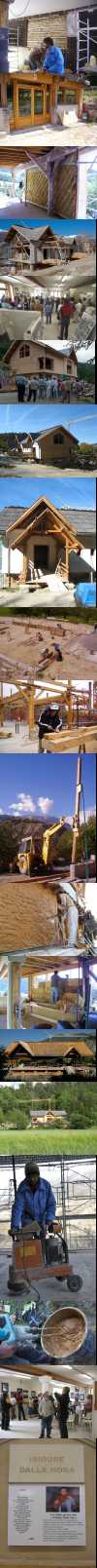

BATIMENT: Bâtiment expérimental Gabion

Destination: centre de formation

ateliers, salles de cours bureaux

Surface: 550 m²

Coût Travaux: 750 000 € ttc

dont lot paille environ 75 000 € ttc

avec main d'oeuvre et structure bois.

Surfaces paille: toiture 300 m² murs 350 m²

INTERVENANTS

Maître d'ouvrage: … Association Le Gabion

Maîtrise d'œuvre Marcel Ruchon architecte / Gaujard Technologie BE bois & paille / ADRET thermique / Ester fondations / APPER be solaire

ENTREPRISES: travaux réalisés par salariés en contrats insertion avec le Gabion fabrication des menuiseries comprises

PPrincipes constructifs :

• structure: poteau poutre charpente en mélèze de pays
• Isolation: bottes de pailles entre montants murs rideaux (posées verticalement par deux en 35 cm d'épaisseur) et prises entre double parement en voliges à 45° pour contreventement intérieur.
• Revêtements Murs: enduits terre plâtre sur paille avec maintien par voliges horizontales
• et plâtre Vieujot pour le pignon nord et le rez de chaussé.
• Autres Points:
• Couverture: toiture, isolation bottes de paille posées à plat entre pannes + paille en vrac pour un total de 43 cm. Bac acier de récupération pour moitié et le reste en neuf.
• Murs paille chauffants avec capteurs solaires comme énergie principale.

Matériaux et approvisionnements : - Indicateurs environnementaux

PAILLE

Provenance: lieu, fournisseur

• bottes murs et toiture : divers producteurs locaux dans un rayon de quelques kilomètres. Variations de dimensions suivant provenance. Une livraison de paille dense de l'étang de Berre pour un mur de refend.

AUTRES MATERIAUX:

• Terre du site / Plâtre de l'entreprise Vieujot (région Parisienne) afin de travailler ensemble
• Mélèze provient de la scierie d'Embrun qui se fournit dans les forêts alentours. 30 m3
• BTC stabilisées au plâtre et d'autres au ciment 52,5 CPA
• Dalle du rez de chaussée béton de terre (20 m3) sur hérisson avec chape de chaux NHL 3,5 + 20% ciment (7 m3)
• Béton pour fondations 12 m3, mur de soutainement 4 m3, poteaux 2 m3 environ et dalle bois béton à l'etage 12m3 soit un total de 30 m3.
• 1,2 km de tuyau multicouche pour murs et plafonds chauffants

Modes de réalisations – compétences – professionnalisation, perspectives

Formations et transmission des compétences:

• Les salariés en contrats aidés du Gabion ont réalisé tous les travaux sous la direction des encadrants de l'association. Impliquer les stagiaires en formation comme prévu initialement posait des problèmes pédagogiques. Nous avons conclu qu'il ne fallait pas mélanger la formation et le chantier.

Insertion dans tissu professionnel (arguments, potentiels, intérêts, …):

• Réalisation à portée pédagogique , a servi de modèle, a contribué à la création de plusieurs entreprises.
• et au développement local. (environ 60 projets utilisant de la paille dans le 05.)

problèmes rencontrés, Améliorations, Perspectives:

La durée très longue du chantier (6 ans voulus au départ), a posé des problèmes de mise en œuvre du mélèze ainsi que les modifications en cours de chantier résultant de l'évolution du projet, de nos connaissances, de nos compétences et de nos expérimentations.
